印度ROTEX为消防电磁阀提供了全套的解决方案
认证齐全

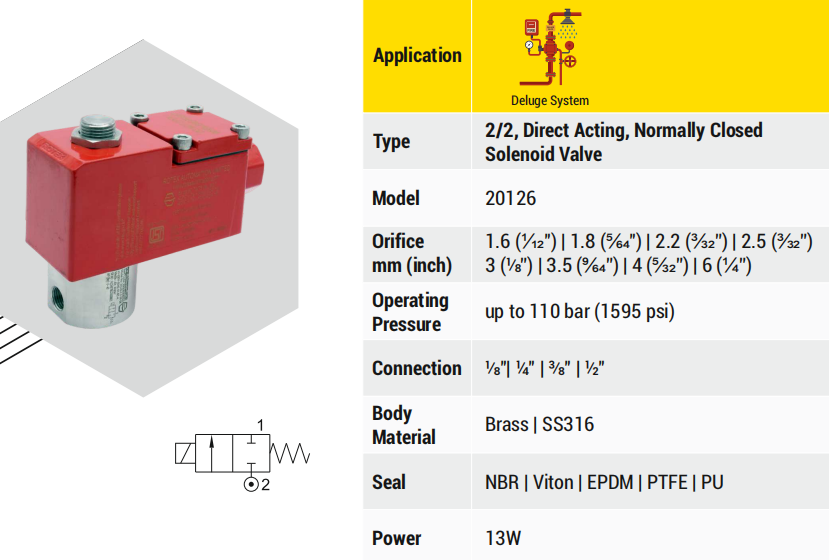

雨淋系统电磁阀

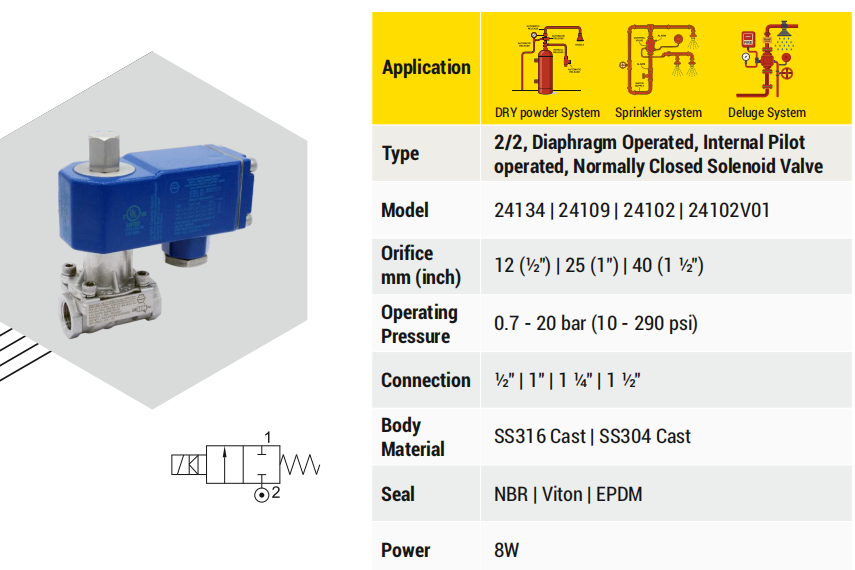

两位两通电磁阀，应用于雨淋阀（部分产品）
| 要求项 | 具体内容 | 依据 |
|---|---|---|
| 电磁阀入口必须设过滤器 | 滤网孔径 0.6~0.71mm，防止杂质卡死阀芯 | GB 5135.5 明确规定 |
| 并联雨淋阀的控制腔入口设止回阀 | 防止阀组间相互干扰 | GB 50084 强制 |
| 公称通径 | 雨淋阀传动管上的电磁阀一般为 DN15~DN20（最大DN20） | 传动管流量小，选小口径 |
| 工作电压 | DC24V（消防系统统一标准） | 多处规范确认 |
| 启动电流 | 约 0.4~1.5A，功耗 DC约50W / AC约66W | 产品参数 |
| 响应时限 | 电磁阀动作后，雨淋阀 ≤15s开启（DN100/150）；DN200可放宽至60s | GB 5135.5 |
| 阀类型 | 必须为常闭型（断电关、通电开） | 消防安全逻辑：断电=系统安全关闭 |
| 类型 | 是否适用 | 原因 |
|---|---|---|
| 直动式（直接作用式） | ✅ 必须用这个 | 雨淋阀电磁阀通径仅DN15~DN20，流量小、压差低，直动式零压差即可动作，响应最快（＜0.3s） |
| 先导式（间接作用式） | ❌ 不推荐 | 需要最小压差≥0.04MPa才能启动，雨淋阀控制腔压差条件不稳定，可能拒动 |
| 常开型 | ❌ 禁止 | 消防要求断电即关，常开型断电仍通水，违反安全逻辑 |
| 参数 | 要求范围 | 说明 |
|---|---|---|
| 公称压力 | ≥1.6MPa（必须超过管内最高工作压力） | 雨淋阀额定工作压力1.2MPa，电磁阀需留余量 |
| 工作压差 | 0.01~1.0MPa | 覆盖雨淋阀控制腔全部工况 |
| 介质温度 | 5~80℃（部分产品标≤60℃） | 超过会导致线圈烧毁、密封老化 |
| 阀体材质 | 铜合金 或 不锈钢（304/316） | 消防水质一般，铜合金；腐蚀性环境必须不锈钢 |
| 防护等级 | IP65以上（防水型） | 消防阀组安装环境有水雾/潮湿，必须防水 |
| 动作寿命 | ≥100万次 | 消防电磁阀属长期工作制，不能用短时工作制产品替代 |
| 要求 | 说明 |
|---|---|
| 重要场所必须双电磁阀串联 | 消防规范明确：动作次数不多但可靠性要求高的场合，两只连用双保险，一只故障另一只仍能动作 |
| 反馈信号 | 宜选配微动开关，实现启闭状态双重检测，反馈至消防控制室 |
| 防爆场所 | 必须选用防爆型电磁阀（Ex d IIB T4 Ga及以上） |
| 电源波动容忍 | DC24V允许±10%，超差必须加稳压模块 |
| 项目 | 要求 |
|---|---|
| 控制方式 | 必须接入多线控制盘（专线直连），不走总线 |
| 接线路径 | 电磁阀 → 专用线路 → 多线控制盘按钮 → 设备控制柜"手动启动"端子 |
| 优先级 | 手动控制盘指令 覆盖一切自动/总线指令，主机死了它也能用 |
| 安装位置 | 紧邻雨淋阀控制腔出口，管路尽量短，减少响应延迟 |
雨淋阀对电磁阀的核心要求就八个字：DC24V、直动常闭、入口必滤、专线直控。通径DN15~DN20，压力≥1.6MPa，防水防爆，重要场所必须双只串联——它是整个雨淋系统里动作频率低、但可靠性要求最高的那个零件，选型时切不可贪便宜。
